CHEMRAZ® 526
RAPID GAS DECOMPRESSION RESISTANT
폭발성 감압 내성
그린트위드의 Chemraz® 526 과불소탄성체(Perfluoro-elastomer)는 폭발성 감압(Rapid gas decompression 혹은 Explosive decompression) 내성 기능과 함께 뛰어난 화학적 호환성을 제공함으로써, 외부 화학 환경에 노출되어 있는 장비를 취급하는 유체에 가장 적합한 복합물이다.
Chemraz 526의 온도 범위는 -20°C ~ 250°C (-4°F ~ 482°F)입니다.뛰어난 폭발성 감압 내성을 가진 Chemraz 526은 펌프 및 밸브에서 유전 장비에 이르기까지 광범위한 분야에 적합합니다.폭발성 감압(RGD)은 압축 상태에서 고압가스분자가 엘라스토머로 이동할 때 발생합니다.
엘라스토머 주변의 압력이 갑자기 감소하면, 엘라스토머 내의 압축 가스가 팽창하려고 하면서 엘라스토머에서 빠져나오게 되어, 폭발성 감압이 발생합니다.
이러한 팽창 가스의 압력이 주변 물질의 강도를 넘어서면 대부분의 엘라스토머가 심각하게 부풀거나 갈라지게 됩니다.
Chemraz 526은 뛰어난 폭발성 감압 특성과 가장 광범위한 화학적 호환성을 제공합니다. 즉, 강한 가스, 산, 부식제, 고온 용수 및 증기 등에 대해 내성이 좋습니다.

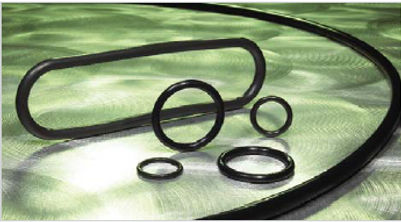

Chemraz 526은 오링(O-ring)과 가스켓(Gasket) 및 기타 다양한 주문형태로 제공됩니다.
특징 및 장점
응용 분야
-
펌프
-
밸브
-
유전장비
-
콤프레서
-
뛰어난 RGD 내성을 제공하여 부품이 씰링특성을 유지하고 장비의 수명이 연장되도록 함
-
누출 및 장비 고장을 방지하면서 광범위한 화학적 내성과 RGD 내성을 함께 제공함
-
유지 비용 감소
-
고장 발생 사이의 평균시간 연장
Chemraz 526은 다음 조건에서 성공적으로 테스트 되었습니다.

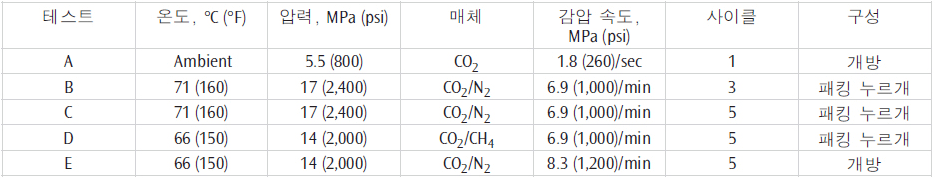

테스트 세부사항
테스트 A
-
표준 NACE TM0297-97.
-
단일 사이클. 거의 순간적인(3초) 압력 강하에서 24시간 압력 흡수
-
씰링은 압력기 내에 놓여졌으며 모든 면에서 압력을 가했을 때 변형이 없음.
-
결과* : AS214 O-ring : 내부 1,1 외부 1,1 (다중샘플)
-
결과* : AS325 O-ring : 내부 1,1 외부 1,1 (다중샘플)
테스트 B
-
shell DODEP 02.01B.03.02 요건에 따른 테스트.
-
AS214 O-ring
-
3 사이클, 상승된 압력 및 온도에서 48시간 유지. 모든 감압은 모두 1000psi/min 미만임. 전체 고정물은 사이클 사이에 최소 1시간동안 주변 압력에서 견딤.
-
씰링은 백업 링이 없는 페이스 씰링으로 제한됨. 일반적인 스퀴즈(squeeze) 및 그랜드(gland) 필은 각각 17% 및 77%.
-
유류 매체는 약 30% CO₂(부피 단위), 밸런스 N₂.
-
결과*: 내부 : 1,1 외부:1,1 (2개 샘플 테스트)
테스트 C
-
shell DODEP 02.01B.03.02 요건에 따른 테스트.
-
AS214 O-ring
-
5 사이클, 상승된 압력 및 온도에서 48시간 유지. 모든 감압은 모두 1000psi/min 미만임. 전체 고정물은 사이클 사이에 최소 1시간동안 주변 압력에서 견딤.
-
씰링은 백업 링이 없는 페이스 씰링으로 제한됨. 일반적인 스퀴즈(squeeze) 및 그랜드(gland) 필은 각각 17% 및 77%.
-
유류 매체는 약 30% CO₂(부피 단위), 밸런스 N₂.
-
결과*: 내부 : 1,1 외부:1,1 (2개 샘플 테스트)
테스트 D
-
shell DODEP 02.01B.03.02 요건에 따른 테스트.
-
AS214 O-ring
-
5 사이클, 상승된 압력 및 온도에서 48시간 유지. 모든 감압은 모두 1000psi/min 미만임. 전체고정물은 사이클 사이에 최소 1시간동안 주변 압력에서 견딤.
-
씰링은 백업 링이 없는 페이스 씰링으로 제한됨. 일반적인 스퀴즈(squeeze) 및 그랜드(gland) 필은 각각 17% 및 77%.
-
유류 매체는 약 30% CO₂(부피 단위), 밸런스 CH₄(메탄).
-
결과*: 내부 : 1,1 외부:1,2(2개 샘플 테스트)
테스트 E
-
shell DODEP 02.01B.03.02 요건에 따른 테스트.
-
AS214 O-ring
-
5사이클, 상승된 압력 및 온도에서 48시간 유지. 모든 감압은 모두 1000 - 1200 psi/min 미만임. 전체고정물은 사이클 사이에 최소 1시간동안 주변 압력에서 견딤.
-
유류 매체는 약 5% CO₂(부피 단위), 밸런스 N₂.
-
결과*: 내부 : 1,1,1 외부:1,1,1 (3개 샘플 테스트)
